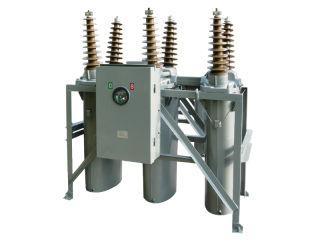

Предназначены для коммутаций электрических цепей при нормальных и аварийных режимах в электрических сетях трехфазного переменного тока частотой 50Гц, для открытых и закрытых распределительных устройств, объектов энергетики, для тяговых подстанций электрифицированных железных дорог, а также для частых коммутаций в электротермических установках.

Номинальное напряжение - 35 кВ
Наибольшее рабочее напряжение - 40,5 кВ
Номинальный ток - 630, 1600 А
Номинальный ток отключения - 25 кА
Ток электродинамической стойкости - 63 кА
Ток термической стойкости - (3 с.)25 кА
Отключаемый емкостный ток - 630 А
Собственное время включения - не более 150 мс
Полное время отключения - не более 60 мс
Собственное время включения - 0.1+0.03 с
Сопротивление постоянному току - 185, 160 мкОм
Ход подвижного контакта полюса - 16+1 мм
Масса выключателя - 720 кг

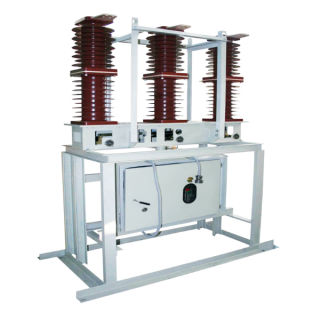

Предназначены для коммутации электрических высоковольтных цепей при нормальных и аварийных режимах сетей трехфазного переменного тока с изолированной или частично заземленной нейтралью с номинальным напряжением 35 кВ частотой 50 Гц. Выключатели предназначены для установки на вновь строящихся подстанциях, а также для замены масляных выключателей С-35М-630-10 и других, исчерпавших свой ресурс.

Номинальное напряжение - 35 кВ
Наибольшее рабочее напряжение - 40,5 кВ
Номинальный ток - 1600 А
Номинальный ток отключения - 25 кА
Ток электродинамической стойкости - 64 кА
Ток термической стойкости - (3 с.)25 кА
Апериодическая составляющая - 40%
Отключаемый емкостный ток - не более 630 А
Собственное время включения - не более 0.08 с
Полное время отключения - не более 0.09 с
Наибольший пик кратковременного тока: 64 кА
Значение периодической составляющей - 25 кА
Механический ресурс - 25 000 циклов ВО

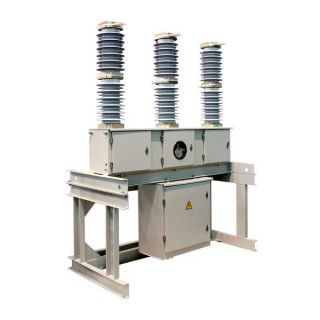

Предназначены для коммутаций электрических цепей при нормальных и аварийных режимах в электрических сетях трехфазного переменного тока частотой 50Гц, для открытых и закрытых распределительных устройств, объектов энергетики, для тяговых подстанций электрифицированных железных дорог, а также для частых коммутаций в электротермических установках.

Номинальное напряжение - 35 кВ
Наибольшее рабочее напряжение - 40,5 кВ
Номинальный ток - 1000, 1600 А
Номинальный ток отключения - 25, 31.5 кА
Ток электродинамической стойкости - 63, 85 кА
Ток термической стойкости - (3 с.)25, 31.5 кА
Начальное значение периодической составляющей - 25, 31.5 кА
Отключаемый емкостный ток - не более 630 А
Потребляемый ток электромагнитов включения - 110, 120 кА (при 110 В)
Потребляемый ток электромагнитов включения - 50, 60 кА (при 220 В)
Полное время отключения - не более 0.06 с
Собственное время включения - не более 0.08, 0.11 с
Механический ресурс - 25 000 циклов ВО

Элегазовый выключатель со встроенными трансформаторами тока серии ВГБ-35 предназначен для коммутации цепей при нормальных и аварийных режимах, а также для работы в стандартных циклах, при АПВ в сетях трехфазного переменного тока частотой 50-60 Гц с номинальным напряжением 35 кВ. Выдерживает длительное воздействие напряжения 52 кВ и отключает токи нагрузки до 630 А. Может работать в широком диапазоне климатических условий: от крайнего Севера (нижнее рабочее значение температуры окружающей среды −60°С) до районов с тропическим климатом (верхнее рабочее значение температуры +55°С).

Номинальное напряжение - 35 кВ
Наибольшее рабочее напряжение - 40,5 кВ
Номинальный ток - 630, 1000 А
Номинальный ток отключения - 12.5 кА
Апериодическая составляющая - 32%
Ток электродинамической стойкости - 35 кА
Ток термической стойкости - (3 с.)12.5 кА
Отключаемый емкостный ток - 630 А
Собственное время отключения - 0.04±0.005 с
Полное время отключения - не более 60 мс
Собственное время включения - 0.1+0.03 с
Давление элегазом при 20° - С0.55 (5.5) МПаабс(кгс/см)2
Внутренняя и внешняя изоляция - 95 кВ
Внешняя изоляция при плавном подъеме - 105 кВ (при дожде 85 кВ)
Испытательное напряжение грозового импульса - 190 кВ (полный), 230 кВ (срезанный)
Длина пути утечки внешней изоляции - 105, 125 см
