Токопроводы

Токопроводы
среднего и низкого напряжения

Пофазная изоляция секциями

Напряжением до 35 кВ

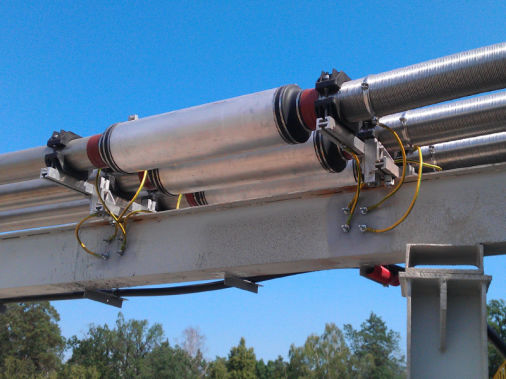

ТПЛ (SIS) 35-12000 УХЛ1

Пофазноизолированный токопровод с литой изоляцией типа ТПЛ (SIS) предназначен для выполнения электрических соединений энергетического оборудования на электрических станциях и подстанциях и устанавливается в цепях трехфазного переменного тока частотой 50 и 60 Гц напряжением до 35 кВ, номинальным током до 12 000 А и в цепях постоянного тока напряжением до 1,2 кВ, номинальным током до 6300 А.

Токопровод рассчитан для работы при сейсмических нагрузках интенсивностью 9 баллов по шкале MSK-64 при высотной отметке до 10 м или 8 баллов при высотной отметке до 25 м.

Подвод и подключение токопровода к электротехническому оборудованию может производиться из любого пространственного положения (сбоку, сверху и снизу, с фасада и с задней стороны), исходя из условий прокладки трассы токопровода и конструктивного исполнения оборудования. Соединения токопровода с выводами генераторов, силовых трансформаторов и шкафов комплектных распределительных устройств выполняются с использованием защитных кожухов и шинных компенсаторов.

Монолитные с литой изоляцией

Напряжением до 24 кВ

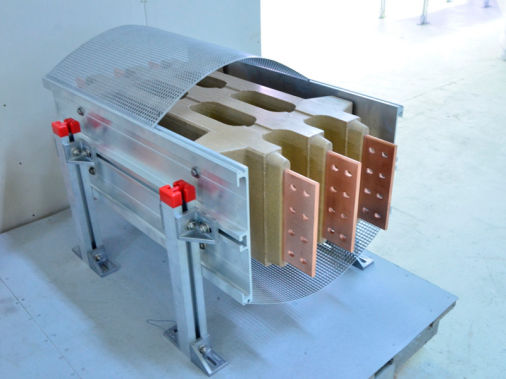

ТКЛ 24-14500 УХЛ1

1. Серия ТКЛН
Для систем низкого напряжения:
Медные или алюминиевые проводники, заключенные в один корпус из специального компаунда. Используются одинарные или парные проводники на фазу. В этом же корпусе могут размещаться нейтраль и/или защитный проводник (50%, 100%, 150% сечения). Серия ТКЛН может иметь одинарное и двойное исполнение.

2. Серия ТКЛС
Для систем среднего напряжения:
В корпусе предусмотрены технологические отверстия для естественного охлаждения токопровода. Серия ТКЛС комплектуется самоподдерживающим экраном, подложками для поддержки токопровода при монтаже на металлоконструкциях. Также в элементах серии ТКЛС предусмотрены специальные монтажные суппорты.

Пофазноизолированный токопровод с литой изоляцией типа ТПЛ (SIS)

Подвод и подключение токопровода к электротехническому оборудованию может производиться из любого пространственного положения (сбоку, сверху и снизу, с фасада и с задней стороны), исходя из условий прокладки трассы токопровода и конструктивного исполнения оборудования. Соединения токопровода с выводами генераторов, силовых трансформаторов и шкафов комплектных распределительных устройств выполняются с использованием защитных кожухов и шинных компенсаторов.

Токопровод может дополнительно комплектоваться защитными кожухами для защиты соединения токопровода с выводами генераторов, силовых трансформаторов и шкафов комплектных распределительных устройств; трансформаторами тока и напряжения, разъединителями, ограничителями перенапряжения, типы и количество которых для конкретного объекта определяются техническим заданием проектной организации.

По запросу заказчика в комплект поставки также может быть включено следующее дополнительное оборудование: шкафы с трансформаторами напряжения, ограничителями перенапряжения и клеммными зажимами для присоединения кабелей, запасные детали, специальный инструмент и принадлежности по ведомости ЗИП.

Характеристики монолитных токопроводов с изоляциоей (Серия ТКЛН и ТКЛС)

Серия ТКЛН

Номинальное напряжение / переменный ток до 1 кВ
Номинальный ток / переменный до 7500А
Номинальное напряжение / постоянный ток до 1.5 кВ
Номинальный ток / постоянный до 10000 А

Серия ТКЛС

Номинальное напряжение / переменный ток до 24 кВ
Номинальный ток / переменный до 14 500 А
Номинальное напряжение / постоянный ток до 33 кВ
Номинальный ток / постоянный до 18 000 А

1

Токопровод поставляется на объекты как изделие высокой заводской готовности.
В комплект поставки, в соответствии с конструкторской документацией, на конкретный объект входят:

- Секции токопровода;
- Соединительные муфты;
- Шинные компенсаторы для соединения секций между собой и подключения токопровода к оборудованию;
- Элементы крепления токопровода к строительным конструкциям и метизы.

2

В комплект сопроводительной документации входят:

- Паспорт;
- Руководство по эксплуатации;
- Инструкция по монтажу;
- Сборочные чертежи трасс токопроводов;
- Упаковочный лист;
- Гарантийный сертификат

3

Составные части токопровода упаковывают в деревянные ящики согласно конструкторской документации.

Допускается поставлять секции токопровода без упаковки, на поддонах, с защитой торцов секций в соответствии с указаниями в конструкторской документации. Отдельно поставляемые мелкие сборочные единицы, детали и крепежные изделия упаковывают в деревянные ящики согласно конструкторской документации.
