Реакторы

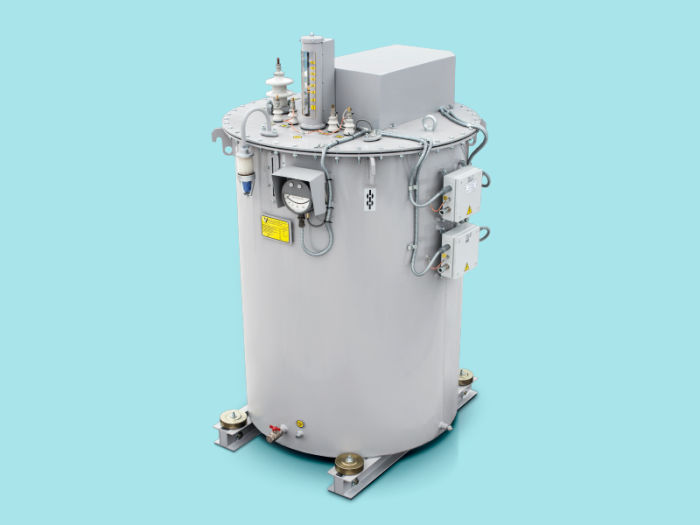

Реакторы РДМР 6(10)/300-820
Заземляющий дугогасящий реактор плунжерного типа в круглом баке

Устройство для компенсации емкостного тока замыкания на землю в электрических сетях с изолированной нейтралью. Дугогасящие реакторы предназначены для ограничения токов при металлическом замыкании одной из фаз на землю в сети 6, 10 кВ и создания условий, обеспечивающих быстрое самопогасание дуги в месте её возникновения при дуговых замыканиях.

Дугогасящий реактор 6, 10 кВ предназначен для минимизации последствий самого частого вида повреждений в распределительной сети 6, 10 кВ — последствий однофазных замыканий на землю (ОЗЗ). Реактор обеспечивает надежную компенсацию (минимизацию) токов, возникающих при металлических ОЗЗ. При дуговых же ОЗЗ дугогасящий реактор способствует созданию условий, обеспечивающих быстрое самопогасание электрической дуги в месте её возникновения.

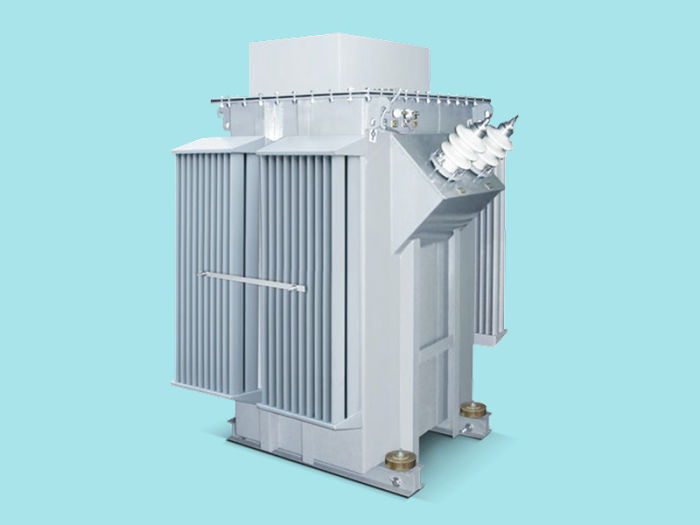

Реакторы РДМР 6-20/730-1520
Заземляющий дугогасящий реактор плунжерного типа в прямоугольном баке

Реакторы в прямоугольном баке выпускаются на большие мощности, в сравнении с реакторами в круглом баке. При незначительном увеличении массогабаритных характеристик мощность реактора увеличилась почти в 2 раза при сохранении температурного режима работы реактора благодаря применению радиаторов охлаждения.

Вводы основных обмоток и вводы трансформатора тока размещены сбоку на баке реактора.

Конструктивно реакторы обоих исполнений выполнены таким образом, что масса масла в них не превышает 1 т., поэтому в соответствии с ПУЭ не требуется сооружения на ОРУ (открытом распредустройстве) приемников для аварийного сбора масла.

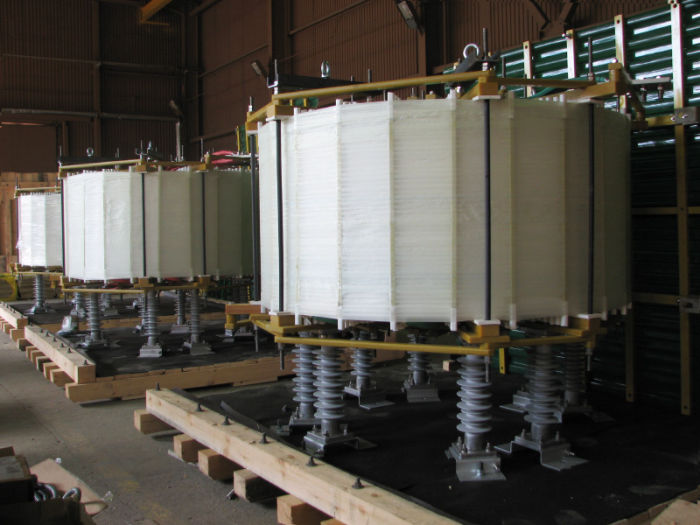

Реакторы РТСТГ 6-20/630-2500
сухие токоограничивающие реакторы

Предназначены для ограничения токов короткого замыкания в электрических сетях 6-110 кВ и обеспечения сохранения уровня напряжения в электроустановках в случаях коротких замыканий, а также (с током до 400 А) для частотно-регулируемых приводов газоперекачивающих станций, систем шахтной вентиляции и др.

Использование токоограничивающих реакторов позволяет использовать обычные (менее дорогие) выключатели, кабели и др. электрооборудование, вместо специализированных, рассчитанных на более высокие токи короткого замыкания.

Обмотки реакторов изготавливаются из круглого или прямоугольного алюминиевого провода специально разработанного для реакторов на большие номинальные токи.

Конструкция обмотки обеспечивает механическую прочность обмотки при протекании ударных токов короткого замыкания до 120 кА.
